ZZ® M30-S90

Kombiabschottung bzw. Kabelabschottung bis S90 für Massivwände, Massivdecken und leichte Trennwände. Brandabschottung für Elektrokabel, Telekommunikationskabel, optischen Faserkabel, Elektroinstallationsrohre sowie brennbare und nichtbrennbare Rohre.

Prüfnorm EN 1366-3
Zulassungsnummer Z-19.53-2322
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 90
Schotttyp Kombiabschottung, Kabelabschottung, Rohrabschottung
Bauteilöffnung Eckig, Rund, Unregelmäßig
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke

Systemkomponenten

BenennungArt.-Nr.VE
ZZ® 220-120 Brandschutzstein Varianten anzeigen
BenennungLänge [mm]Art.-Nr.VE
ZZ® 220-120 Brandschutzstein200B01V01-0001
B01V04-0001
B01V20-0001
B01VP1-0001		1
4
20
500
ZZ® 330 Brandschutzschaum Varianten anzeigen
BenennungInhaltArt.-Nr.VE
ZZ® 330 Brandschutzschaum1x Kartusche, 2x MischeraufsatzB15V01-00011
ZZ® 330 Brandschutzschaum6x Kartusche, 8x MischeraufsatzB15V06-00011
ZZ® 330 Brandschutzschaum360x Kartusche, 480x MischeraufsatzB15VP1-000460
ZZ® 330 Brandschutzschaum Starter-Kit Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 330 Brandschutzschaum Starter-KitB16N00-01251
Kennzeichnungsschild DeutschlandB16H00-00501

Detailinformationen

Downloads

Alle Dateien herunterladen

Beschreibung

Kombiabschottung bzw. Kabelabschottung bis S90 für Massivwände, Massivdecken und leichte Trennwände. Brandabschottung für Elektrokabel, Telekommunikationskabel, optischen Faserkabel, Elektroinstallationsrohre sowie brennbare und nichtbrennbare Rohre.

Zusatzinformation

Besonders geeignet für
  • Schnelles und einfaches Verschließen von Bauteilöffnungen
  • Hochbelegte Abschottungen
  • Schwer zugängliche und unregelmäßige Öffnungen
Zugelassene Installationen

Grundsätzliche

  • Alle technischen Vorgaben wie z.B. zulässige Abschottungsgröße, Wand-/ Deckenarten, Feuerwiderstandsklassen,Installationen und deren erste Unterstützung, Arbeitsräume etc. sind der Zulassung zu entnehmen.
  • Es ist sicherzustellen, dass durch den Einbau der Brandabschottung die Standsicherheit des angrenzenden Bauteils, auch im Brandfall, nicht beeinträchtigt wird. Der Verwendbarkeitsnachweis des Bauteils ist zu beachten.
  • Alle betroffenen Vorschriften und technischen Regeln anderer Gewerke, insbesondere die der Elektrotechnik, sind zu beachten und einzuhalten
  • Brandabschottungen in Decken sind gegen Belastungen, insbesondere auch gegen das Betreten,durch geeignete Maßnahmen zu sichern (z.B. durch Umwehrung oder durch Abdeckung mittels Gitterrost).
  • Bitte beachten Sie die Sicherheitsdatenblätter der Produkte.

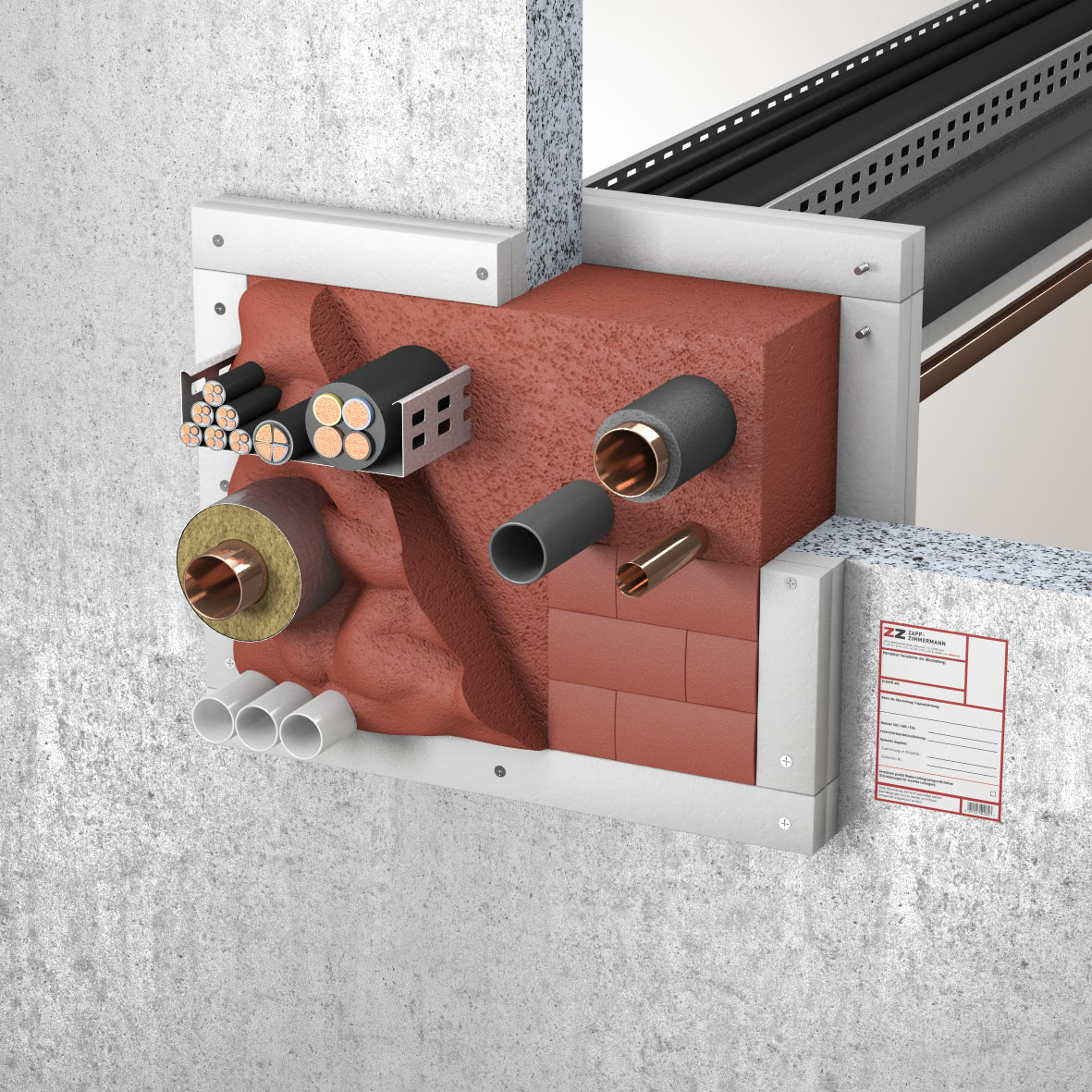

Maximale Öffnungsgröße in Massivwand [mm]450x500

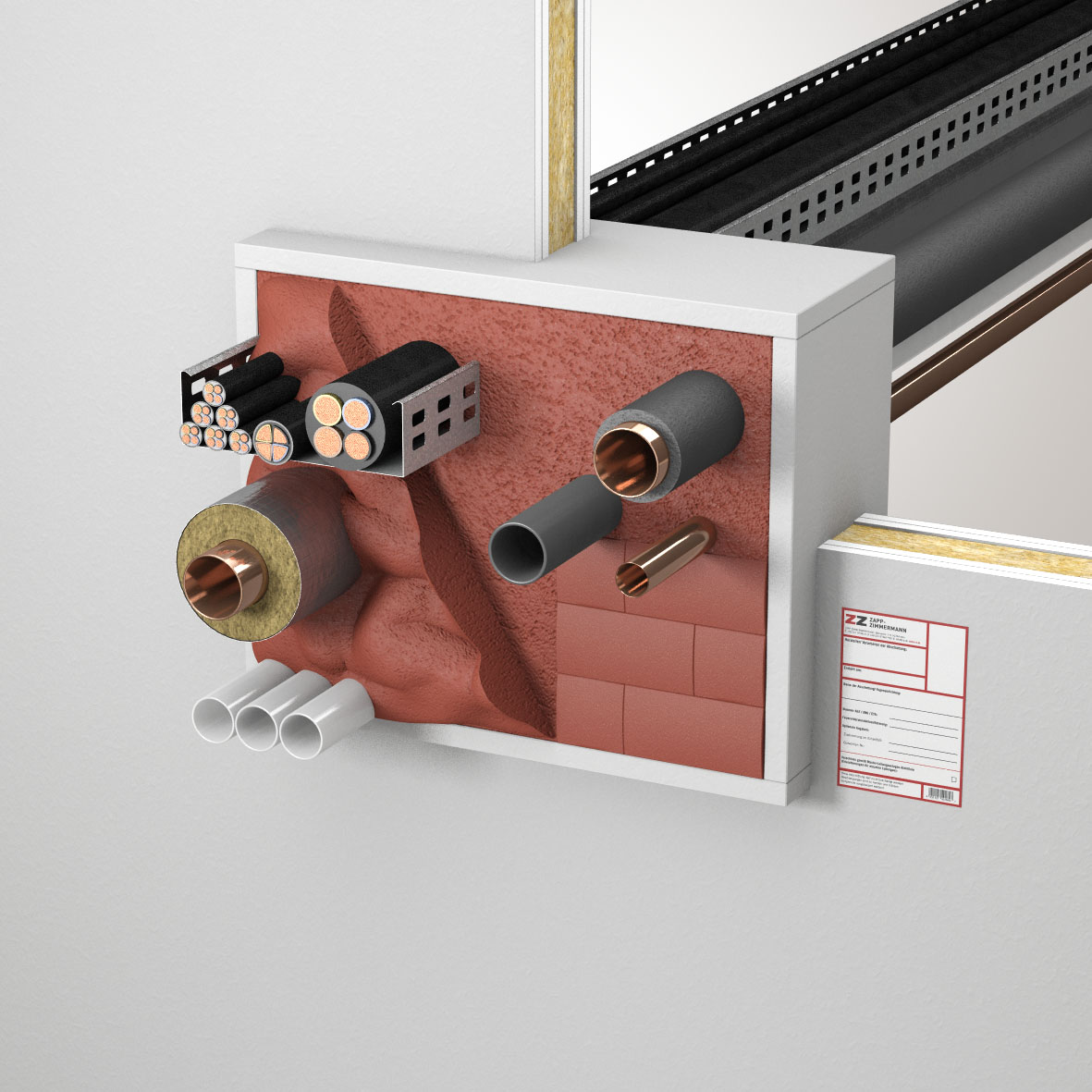

Maximale Öffnungsgröße in Leichter Trennwand [mm]450x500
Maximale Öffnungsgröße in Massivdecke [mm]450x450
