ZZ® M21-S90

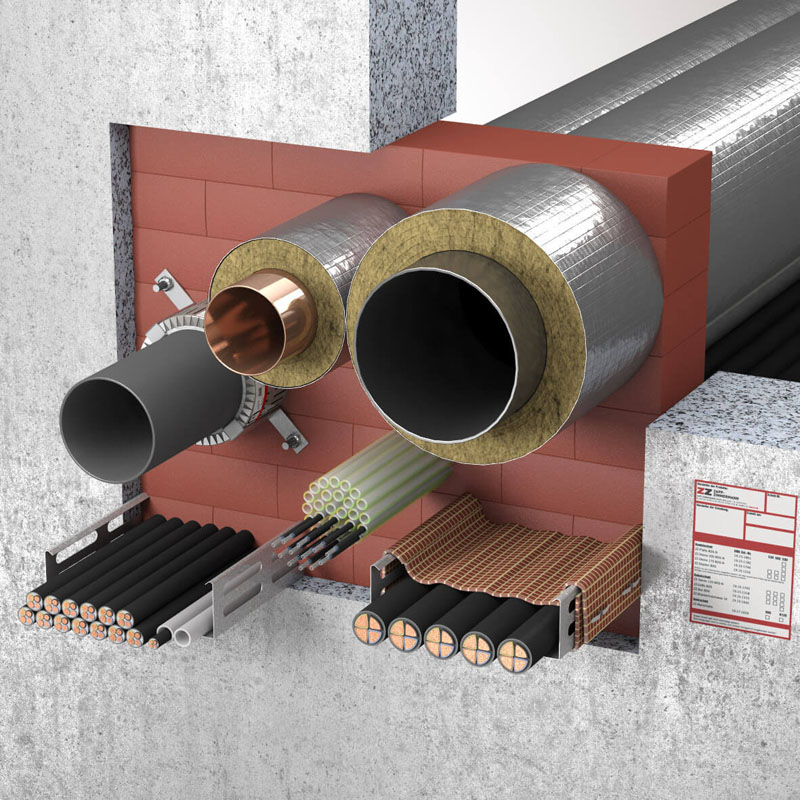

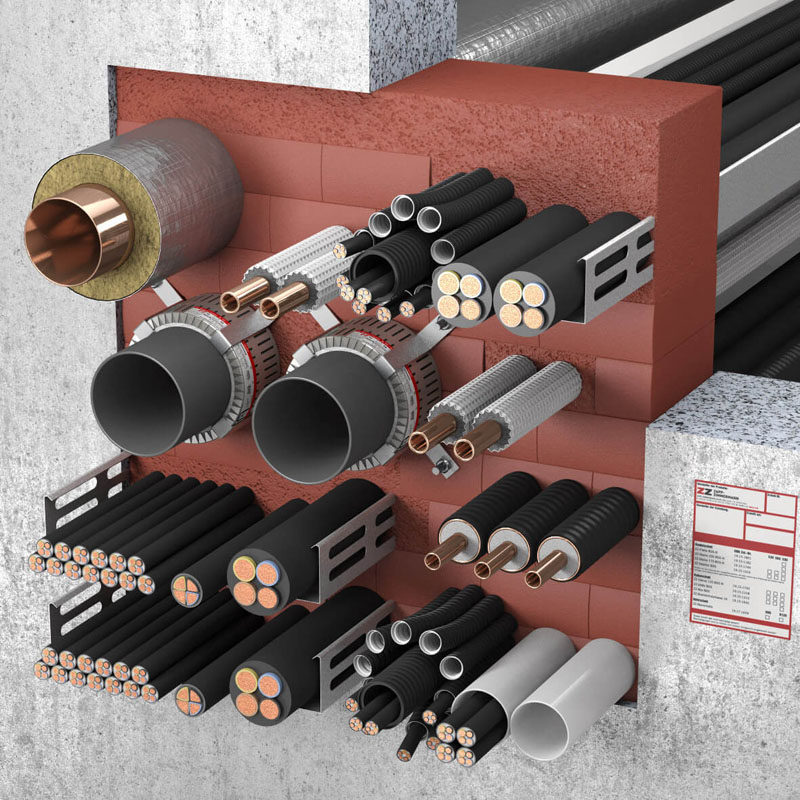

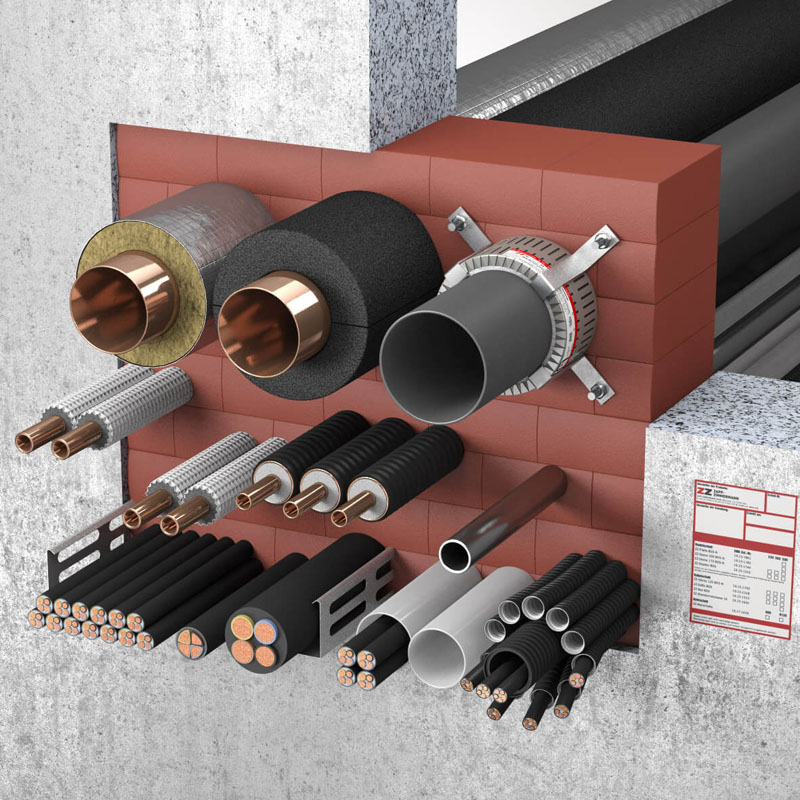

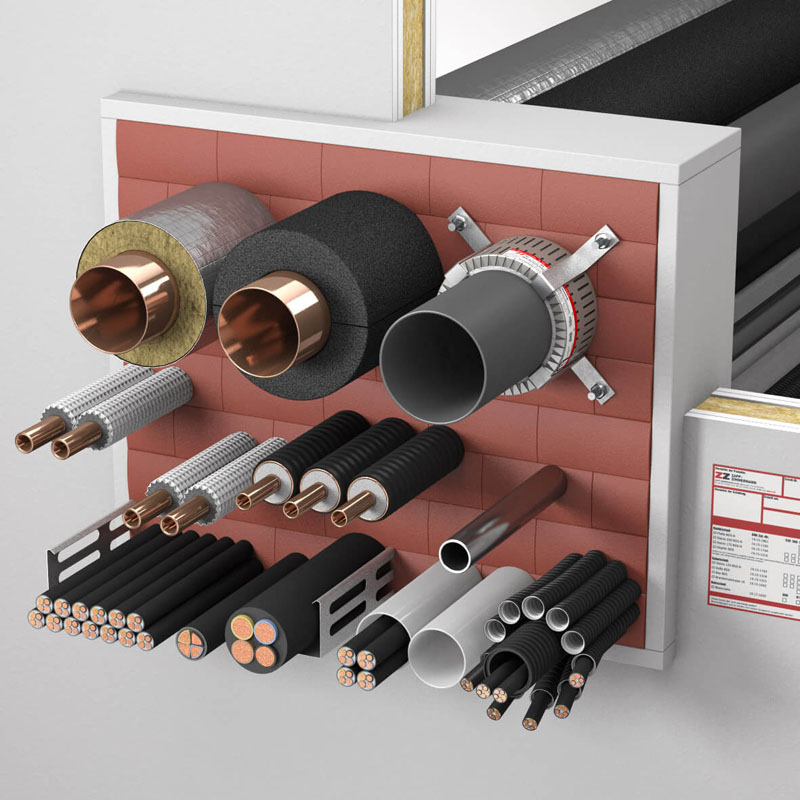

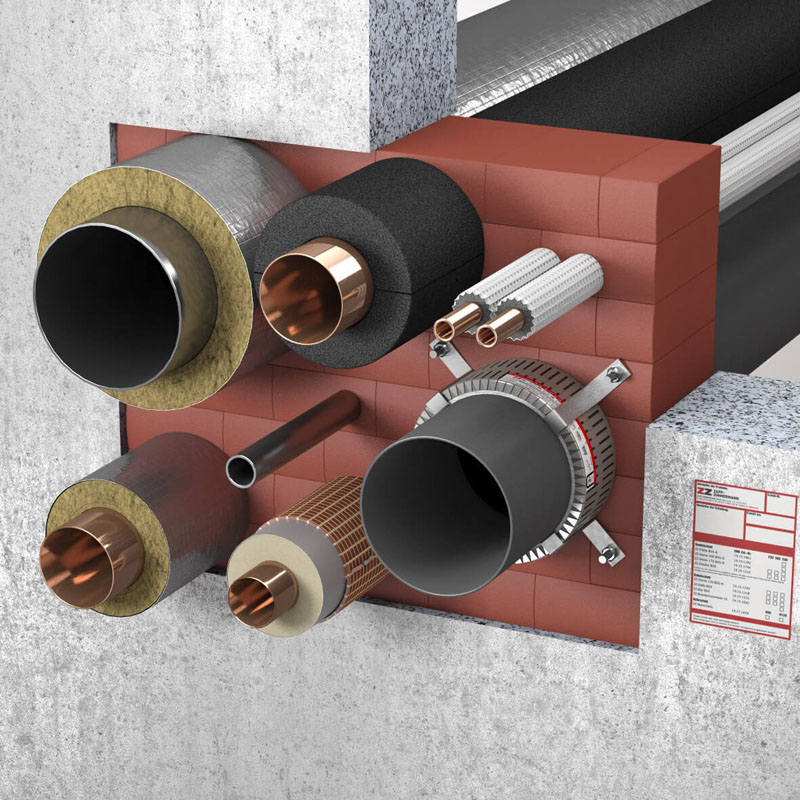

Kombiabschottung S90 für Massivwände, Massivdecken und leichte Trennwände. Temporäre sowie permanente Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser sowie brennbaren und nichtbrennbaren Rohren.

Prüfnorm DIN 4102-9
Zulassungsnummer Z-19.53-2440
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 90
Schotttyp Kombiabschottung, Kabelabschottung, Rohrabschottung
Bauteilöffnung Eckig
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke

Systemkomponenten

BenennungArt.-Nr.VE
ZZ® 217-120 Brandschutzstein Varianten anzeigen
BenennungLänge [mm]Art.-Nr.VE
ZZ® 217-120 Brandschutzstein170B01V01-0002
B01V04-0002
B01V15-0001
B01VP1-0005		1
4
15
675
ZZ® 217-120-V Brandschutzstein Varianten anzeigen
BenennungLänge [mm]Art.-Nr.VE
ZZ® 217-120-V Brandschutzstein170B01V02-0002
B01V10-0002		2
10
ZZ® 217-120-S Brandschutzstein Varianten anzeigen
BenennungLänge [mm]Art.-Nr.VE
ZZ® 217-120-S Brandschutzstein170B01V04-0008
B01V15-0002		4
15
ZZ® 300 Brandschutzmasse Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 300 BrandschutzmasseB15N00-00011
ZZ® 300 BrandschutzmasseB15VP1-0001900
ZZ® 330 Brandschutzschaum Varianten anzeigen
BenennungInhaltArt.-Nr.VE
ZZ® 330 Brandschutzschaum1x Kartusche, 2x MischeraufsatzB15V01-00011
ZZ® 330 Brandschutzschaum6x Kartusche, 8x MischeraufsatzB15V06-00011
ZZ® 330 Brandschutzschaum360x Kartusche, 480x MischeraufsatzB15VP1-000460
ZZ® 330 Brandschutzschaum Starter-Kit Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 330 Brandschutzschaum Starter-KitB16N00-01251
ZZ® 333 Brandschutzmasse Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 333 BrandschutzmasseB15N00-00131
ZZ® 333 BrandschutzmasseB15VP1-0013900
ZZ® 400 Brandschutzmanschette Varianten anzeigen
BenennungDurchmesser [mm]Art.-Nr.VE
ZZ® 400-32 BrandschutzmanschetteØ 32B16F01-00011
ZZ® 400-40 BrandschutzmanschetteØ 40B16F01-00021
ZZ® 400-50 BrandschutzmanschetteØ 50B16F01-00031
ZZ® 400-63 BrandschutzmanschetteØ 63B16F01-00041
ZZ® 400-78 BrandschutzmanschetteØ 78B16F01-00061
ZZ® 400-90 BrandschutzmanschetteØ 90B16F01-00071
ZZ® 400-110 BrandschutzmanschetteØ 110B16F01-00081
ZZ® 400-125 BrandschutzmanschetteØ 125B16F01-00091
ZZ® 400-135 BrandschutzmanschetteØ 135B16F01-00101
ZZ® 400-140 BrandschutzmanschetteØ 140B16F01-00111
ZZ® 400-160 BrandschutzmanschetteØ 160B16F01-00121
ZZ® 400-UNI Brandschutzmanschette Varianten anzeigen
BenennungDurchmesserArt.-Nr.VE
ZZ® 400-UNI-110 BrandschutzmanschetteØ 110B16F01-00271
ZZ® 400-UNI-160 BrandschutzmanschetteØ 160B16F01-00281
ZZ® 421-150 Brandschutzbandage Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 421-150 BrandschutzbandageB04N00-00031
Kennzeichnungsschild DeutschlandB16H00-00501

Detailinformationen

Downloads

Alle Dateien herunterladen

Beschreibung

Kombiabschottung S90 für Massivwände, Massivdecken und leichte Trennwände. Temporäre sowie permanente Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser sowie brennbaren und nichtbrennbaren Rohren.

Zusatzinformation

Besonders geeignet für
  • Mittlere und große Abschottungen mit mittlerer bis hoher Belegung,
  • Mischbelegungen aus Kabeln und nichtbrennbaren Rohren,
  • Abschottungen mit häufig wechselnder Belegung
Maximale Öffnungsgröße in Massivwand [mm]1000x1000
Maximale Öffnungsgröße in Leichter Trennwand [mm]875x575 oder 575x875
Maximale Öffnungsgröße in Massivdecke [mm]700x∞
