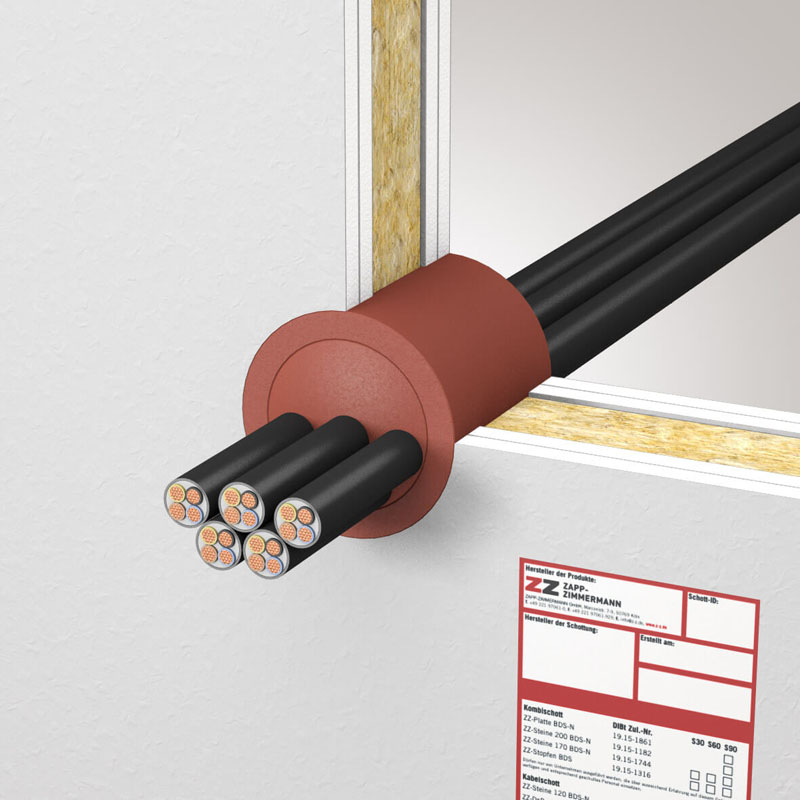

ZZ-DoBo BDS LTW
ZZ-DoBo BDS MW
ZZ-DoBo BDS LTW
ZZ-DoBo BDS MW

ZZ® C11-DE

Kabelabschottung S30/S60/S90 für Massivwände, Massivdecken und leichte Trennwände. Temporäre sowie permanente Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser
Prüfnorm DIN 4102-9
Zulassungsnummer Z-19.53-2469
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 30, 60, 90
Schotttyp Kabelabschottung
Bauteilöffnung Rund
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke

Systemkomponenten

BenennungArt.-Nr.VE
ZZ® 300 Brandschutzmasse Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 300 BrandschutzmasseB15N00-00011
ZZ® 300 BrandschutzmasseB15VP1-0001900
ZZ® 333 Brandschutzmasse Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 333 BrandschutzmasseB15N00-00131
ZZ® 333 BrandschutzmasseB15VP1-0013900
ZZ® 603 Brandschutzrundbox Varianten anzeigen
BenennungAbmessung [mm]Art.-Nr.VE
ZZ® 603-75-150 BrandschutzrundboxAußen-Ø 75, Innen-Ø 52, L 150B16V01-0005
B16V04-0004		1
4
ZZ® 603-75-100 BrandschutzrundboxAußen-Ø 75, Innen-Ø 52, L 100B16V01-0003
B16V04-0002		1
4
ZZ® 603-100-150 BrandschutzrundboxAußen-Ø 100, Innen-Ø 74, L 150B16V04-0001
B16V01-0002		4
1
ZZ® 603-100-100 BrandschutzrundboxAußen-Ø 100, Innen-Ø 74, L 100B16V01-0004
B16V04-0003		1
4
Kennzeichnungsschild DeutschlandB16H00-00501

Detailinformationen

Downloads

Alle Dateien herunterladen

Beschreibung

Kabelabschottung S30/S60/S90 für Massivwände, Massivdecken und leichte Trennwände. Temporäre sowie permanente Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser

Zusatzinformation

Besonders geeignet für
  • Kleinstabschottungen mit 75 oder 100 mm Durchmesser,
  • Kabel mit kleinem bis mittleren Durchmesser,
  • Durchführungen in leichten Trennwänden,
  • Abschottungen mit häufig wechselnder Belegung
Maximale Öffnungsgröße in Massivwand [mm]Ø 100
Maximale Öffnungsgröße in Leichter Trennwand [mm]Ø 100
Maximale Öffnungsgröße in Massivdecke [mm]Ø 100

Zubehör
